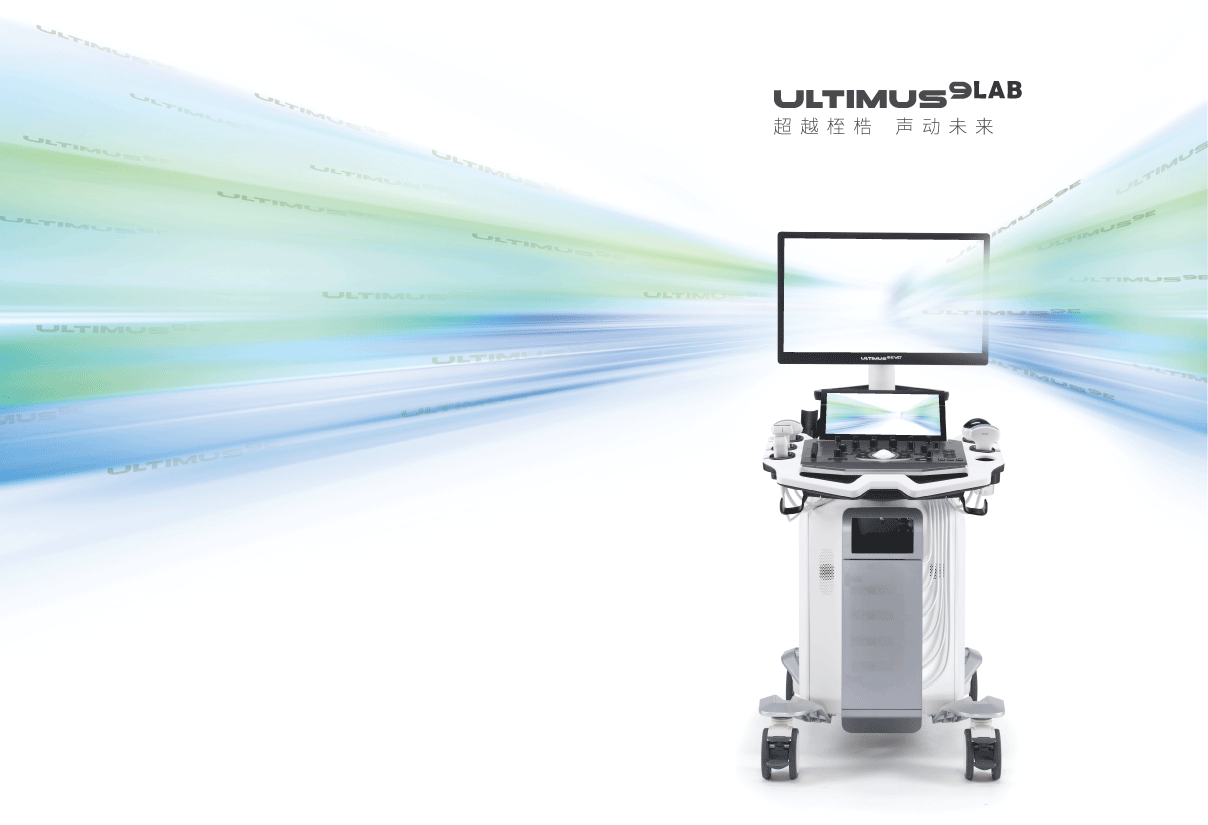

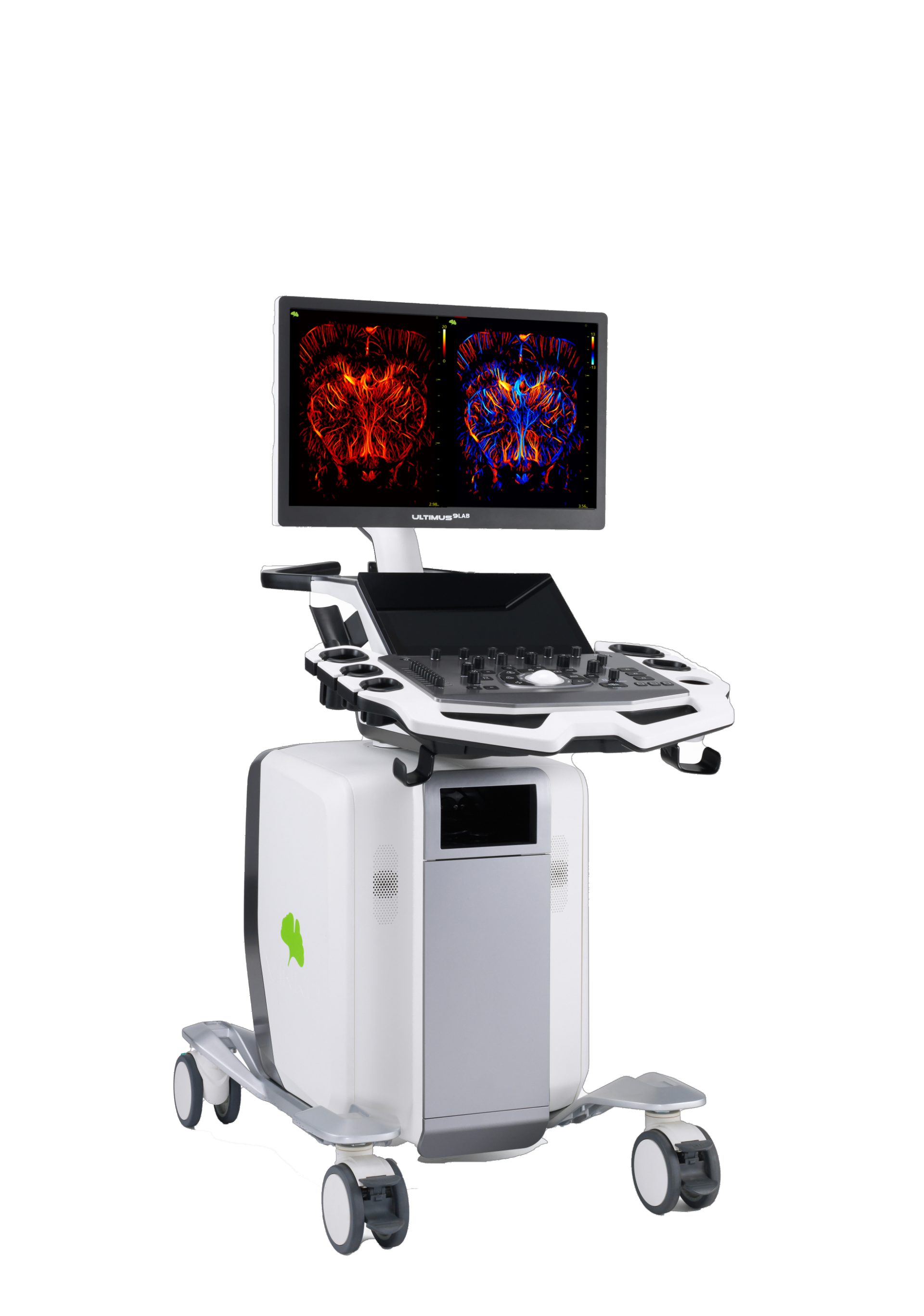

第六代 MUSE 超声成像平台
|
平面波技术
帧频每秒高达 20000 Hz
空间分辨力提升 ≥ 10 倍
|
|
|
优于功能磁共振脑功能成像
 功能磁共振成像 (fMRI) 是人类深部脑成像的“黄金标准”。血氧合水平依赖效应（BOLD）是其探测脑功能信号的基础。但其有限的时间和空间分辨率使其在观察小动物 ( 尤其是小鼠 ) 时用途有限。而这种血氧合水平的变化其实是由于局部脑血流量变化导致的，而局部脑血流量的变化又和局部脑功能活动密不可分。
|

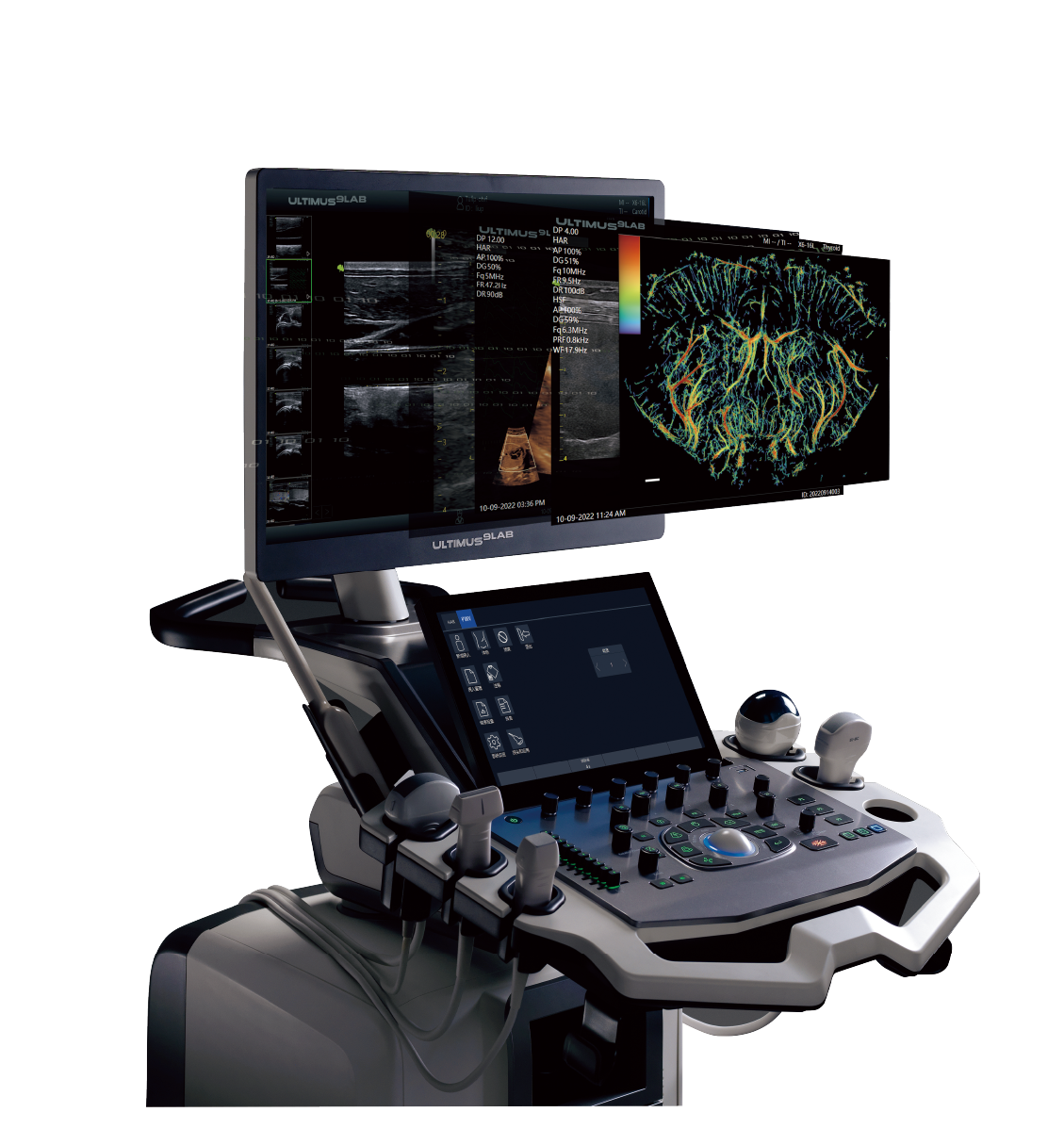

ULTIMUS 9LAB 具备的 SMF 功能可通过检测脑血管流量变化代替脑活动变化，并有如下特点：
- 实时成像
- ≤ 1ms 超高时间分辨率
- ≤ 30μm 高空间分辨率
- 灵敏度可达传统超声成像的 100 倍
- 单次扫描成像
- 清醒活动成像
 |
6大优势 |
|

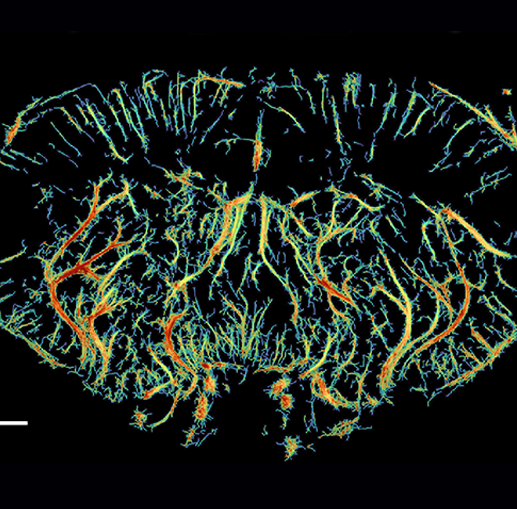

超声定位显微镜 (ULM)—高级微血管成像 超声定位显微镜 (ULM) 以注射入血管中微泡作为定位手段，通过监测血管中每个微泡的运动，从而得到相对应的血管形态和血流动力学参数。从而实现对微血管系统的高清成像。 |

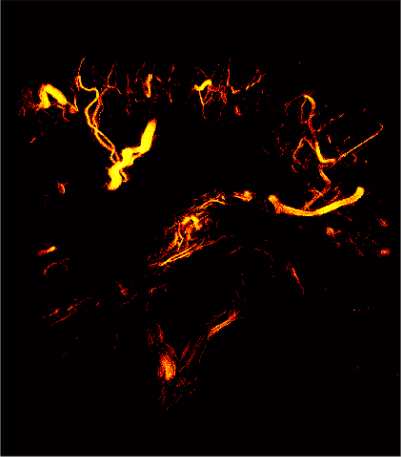

大鼠开颅血流动态图
|
|
超精细血流成像 (SMF)—实时观测脑血流

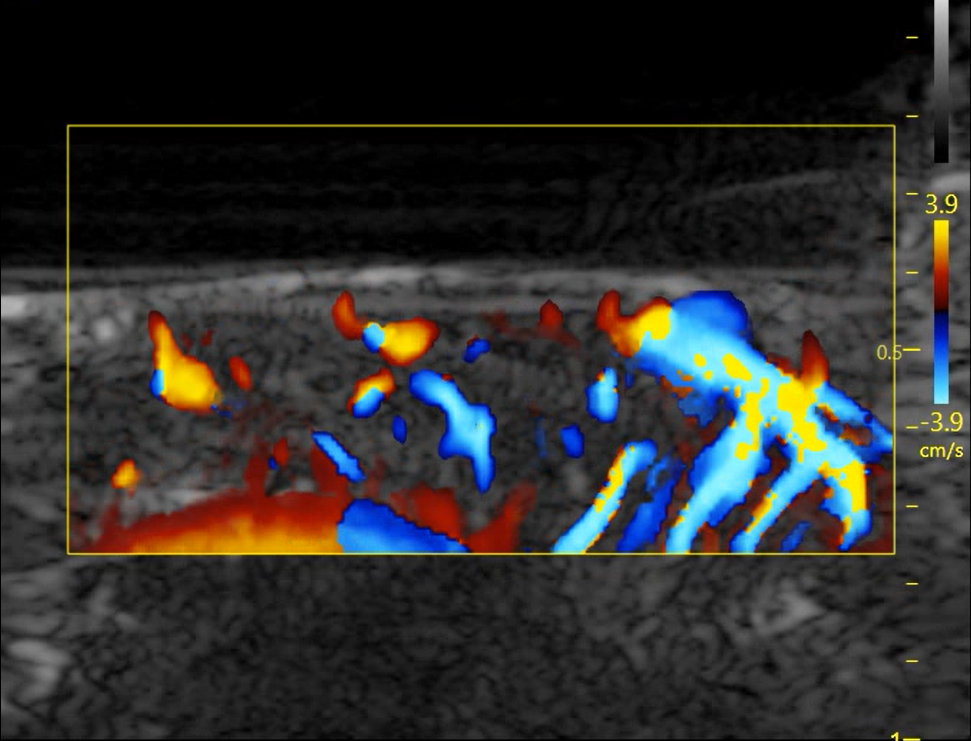

超精细血流成像 (SMF) 通过监测脑区实时的血流变化，监测脑功能活动。例如癫痫发作期间致痫灶血流灌注增高，发作间期灌注量减低的变化。
|
小鼠经颅未注射造影 小鼠经颅注射造影
|
|
清醒动物大脑监测—精准而自由
ULTIMUS 9LAB可搭配Neurotar 气浮笼，无论你的动物在做什么，无论它是清醒还是睡眠，自由移动还是休息，都能提供出色 的结果。这意味着您不仅限于研究麻醉动物。同时配备 Neurotar 的行为学观测系统，可为脑神经研究者提供更多的可能。
|
小鼠经颅未注射造影 小鼠经颅注射造影
|
|
超级显微镜—高分辨率血管成像
精细血流的 30μm 显微成像仅仅只是一个开始，超级显微镜功能将让我们走得更远，实现真正微米级别的血管成像，并量化 mm/s 范围内的血流速度。
|
|
高清快速造影—突破性成像
在全景超快成像的基础上，高清快速造影技术在传统造影帧频基础上提高了一倍，可实现每秒 300 帧的高清快速造影。得到了更高的时间分辨率和空间分辨率，真正能让科研工作者看到造影从无到有的过程变化，更加真实的显示了造影的过程。
|
|

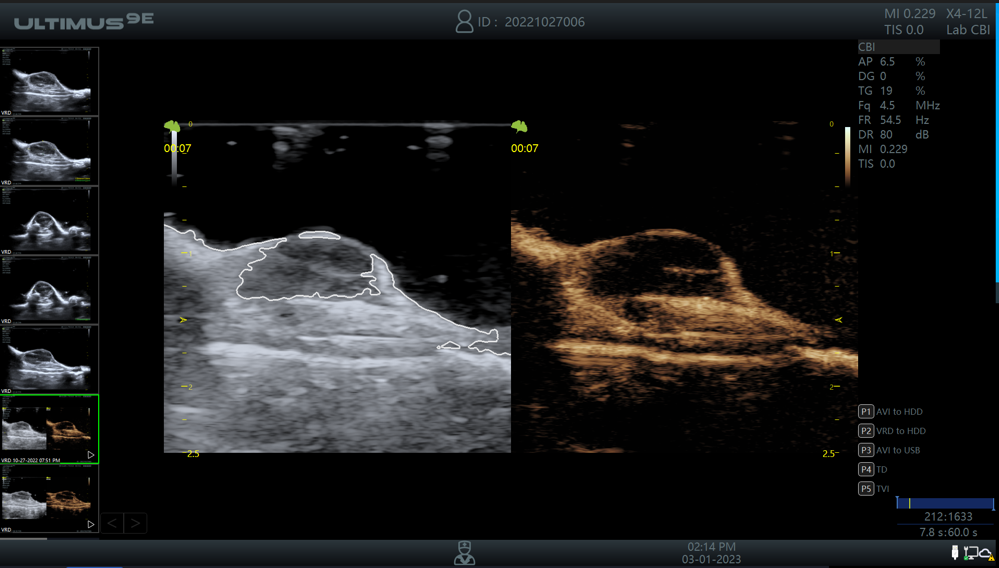

肿瘤空化
低强度超声实施治疗避免了高强度超声产生的热损伤副作用，对治疗靶区的空化强度进行监测与调控，通过小动物超声影像实时监测治疗过程达到精准治疗。 为解决乏氧实体瘤治疗抵抗这一重大医学科学问题提供了可靠的设备支持。
|
MUSE 超快软波束合成平台—vFlash

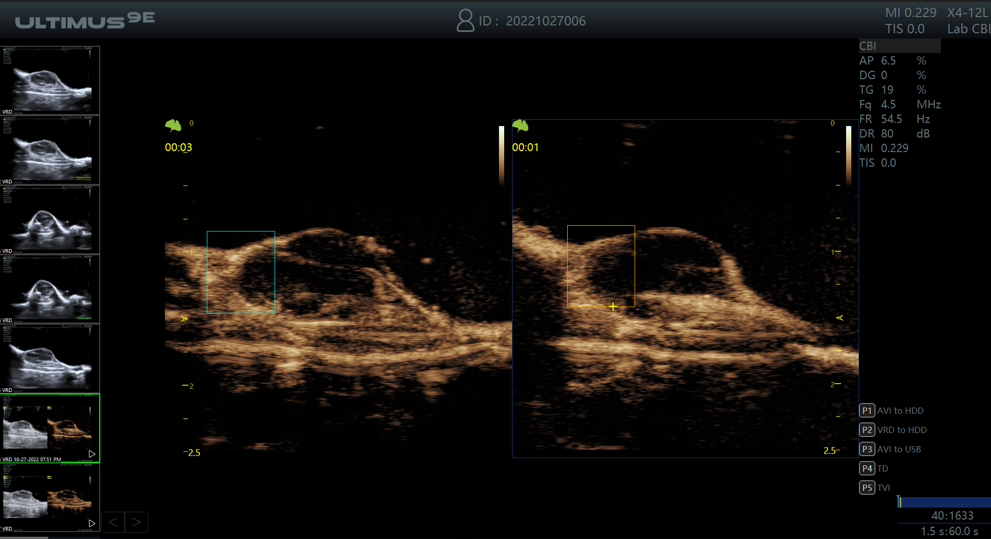

vFlash 新增疗效评估流程，可引入多模态成像评价，通过切面引导，自动选 择与空化前一致的评价区域，进行灌注特性的比较，形成更有效的疗效评价
时间强度曲线分析让用户从 9 个不同视角分析感兴趣区域的灌注过程
|
•冲入时刻 WIT 1 •达峰时间TTP 2 •加速时间ATT 3 •平均渡越时间MTT 4 •冲出时刻WOT 5 •峰值强度PI •曲线下面积AUC 7 •冲入斜率WIR 8 •冲出斜率WOR |
|
应用案例
神经科学
脑血流成像:
超分辨超声成像不仅能在微米级别显示微血流及微循环整体情况，解决了显示微血管网络细节的难题，还可用于测量微血流速度、方向、分布、血管形态（如弯曲度等指标）及其直径等，改善了临床对微血管系统的认识及疾病模型构建。
脑卒中:
大脑中动脉的几何构型、血管直径和弯曲度、Willis 环的解剖变异和完整性等血管几何因素与颅内动脉粥样硬化斑块分布有关，血管形状对于颅内动脉粥样硬化相关卒中具有重要意义。
癫痫:
超精细血流成像 SMF 可捕捉到大脑实时血流变化，提示癫痫的发作。
阿尔茨海默症:
微泡广泛应用于对比度增强超声成像。在超分辨超声成像应用中，它为中风、血管闭塞和神经血管健康的无创评估打开了大门。超声成像可以快速测量和重建小鼠大脑中的全脑血管和血流，可用于研究阿尔茨海默症等疾病的神经血管机制。
小鼠经颅超声

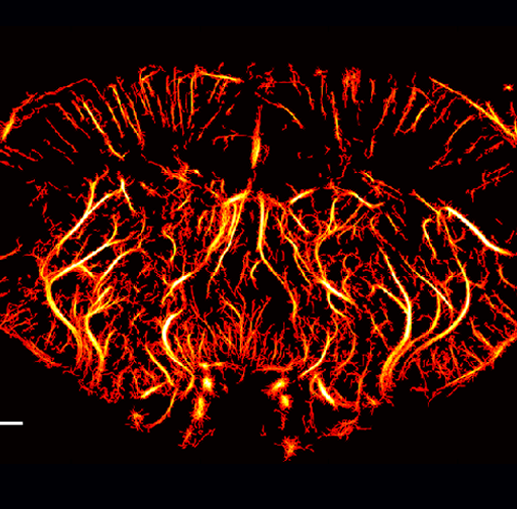

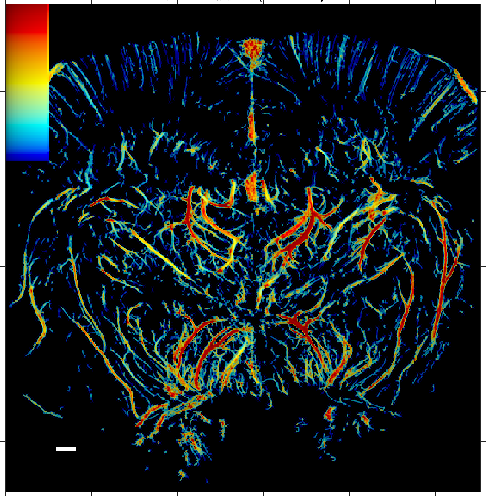

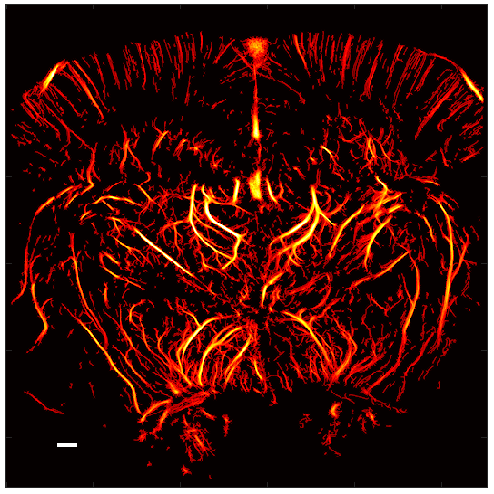

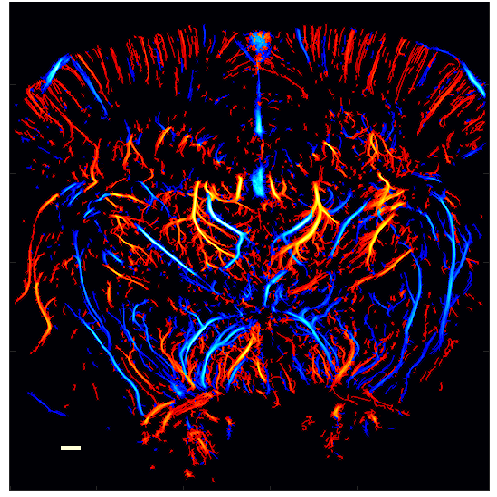

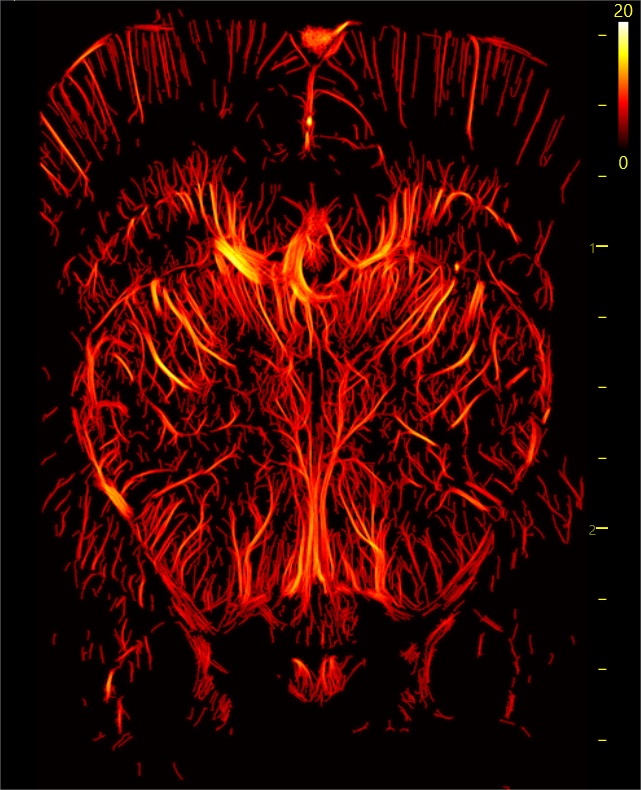

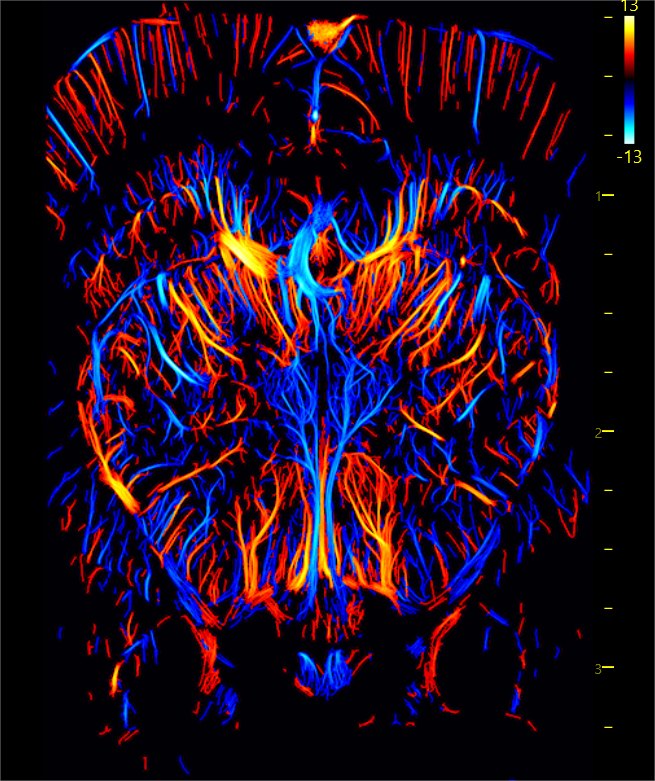

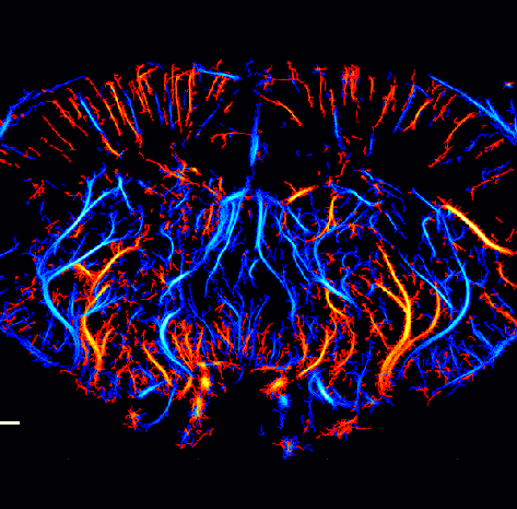

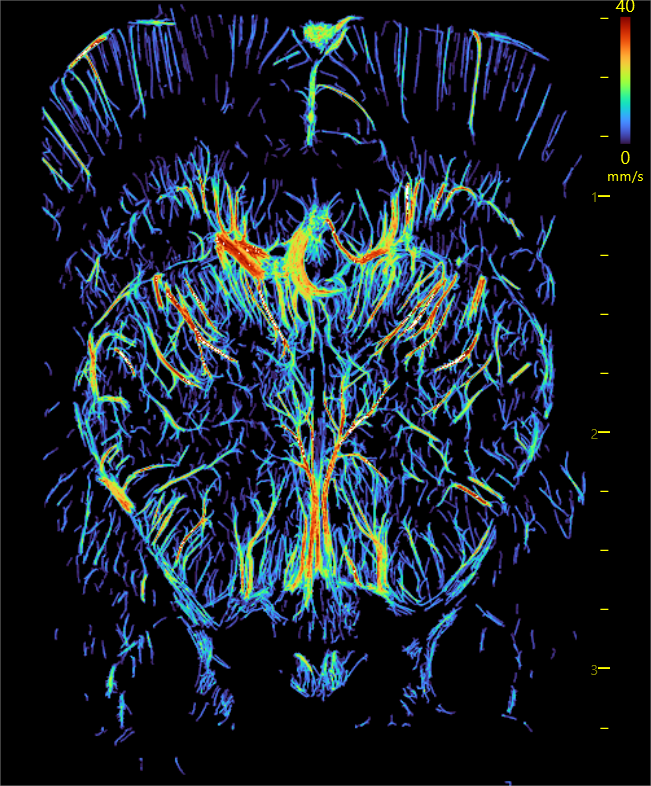

超分辨血管密度分布图 超分辨血流方向图 超分辨血流速度图
大鼠开颅超声
超分辨血管密度分布图 超分辨血流方向图 超分辨血流速度图
左侧结扎脑卒中大鼠
超分辨血管密度分布图 超分辨血流方向图 超分辨血流速度图
肿瘤
新生滋养血管的生长是区分早期癌症组织与正常组织的显著特点，被公认为诊断癌症的重要生物标志物，超分辨显微成像在早期阶段和肿瘤进展期间以更高的分辨率和灵敏度检测微血管血流动力学以及形态结构变化。
超分辨血管密度分布图 超分辨血流方向图 超分辨血流速度图

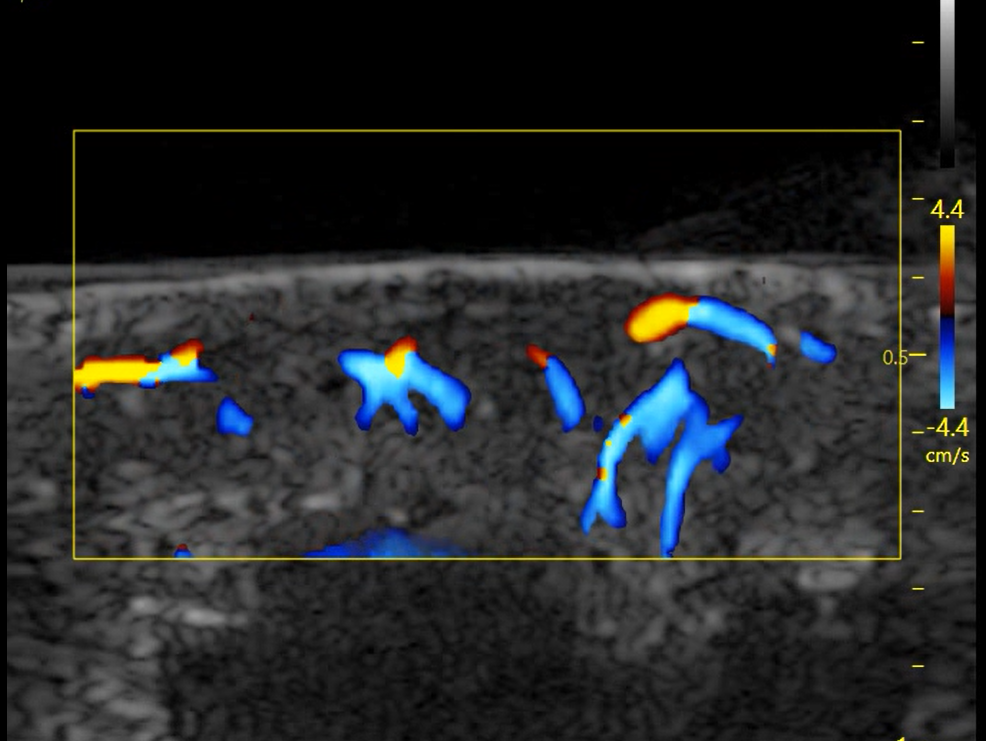

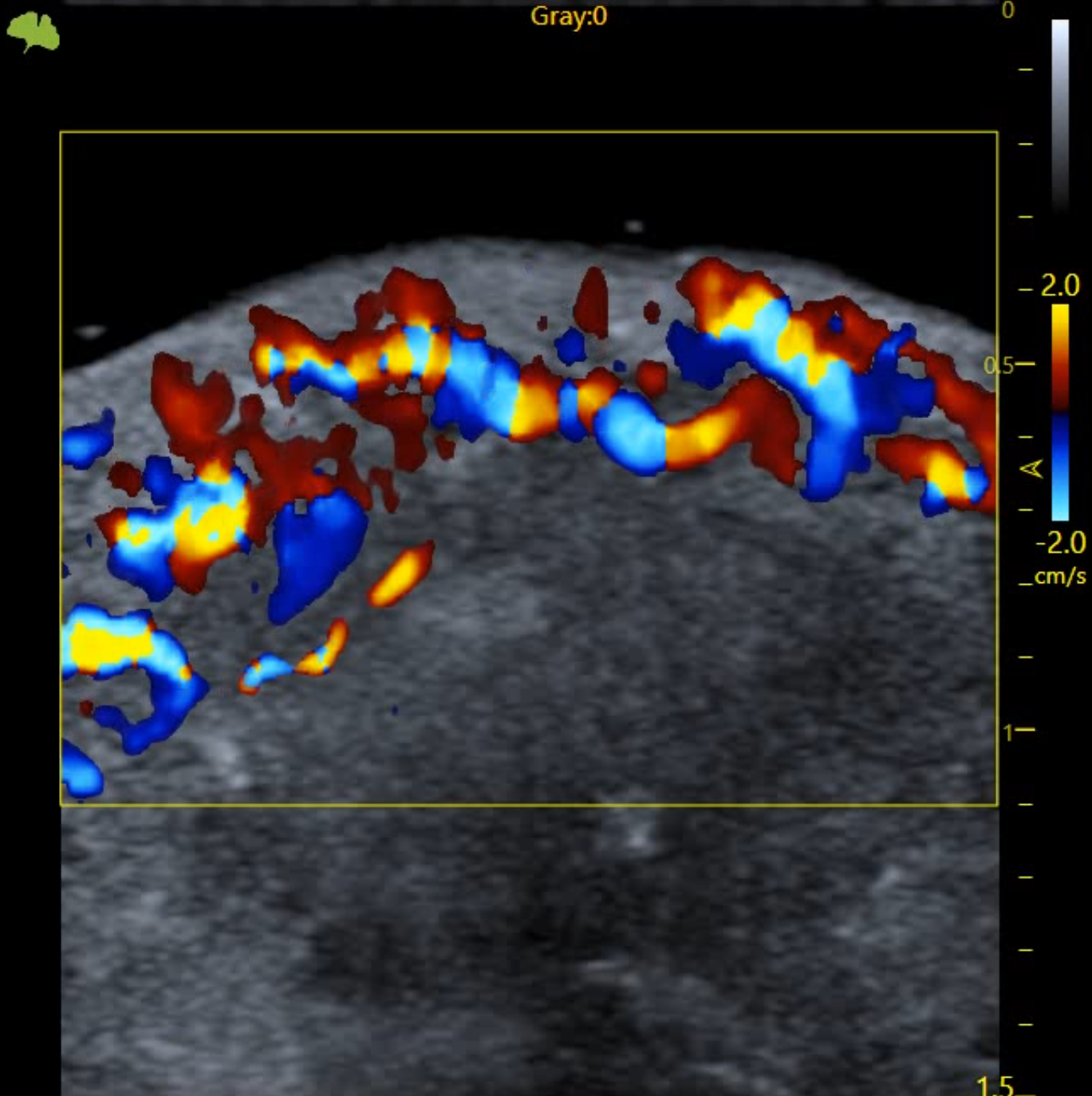

普通血流图 超精细血流图 超分辨显微图
肾脏疾病

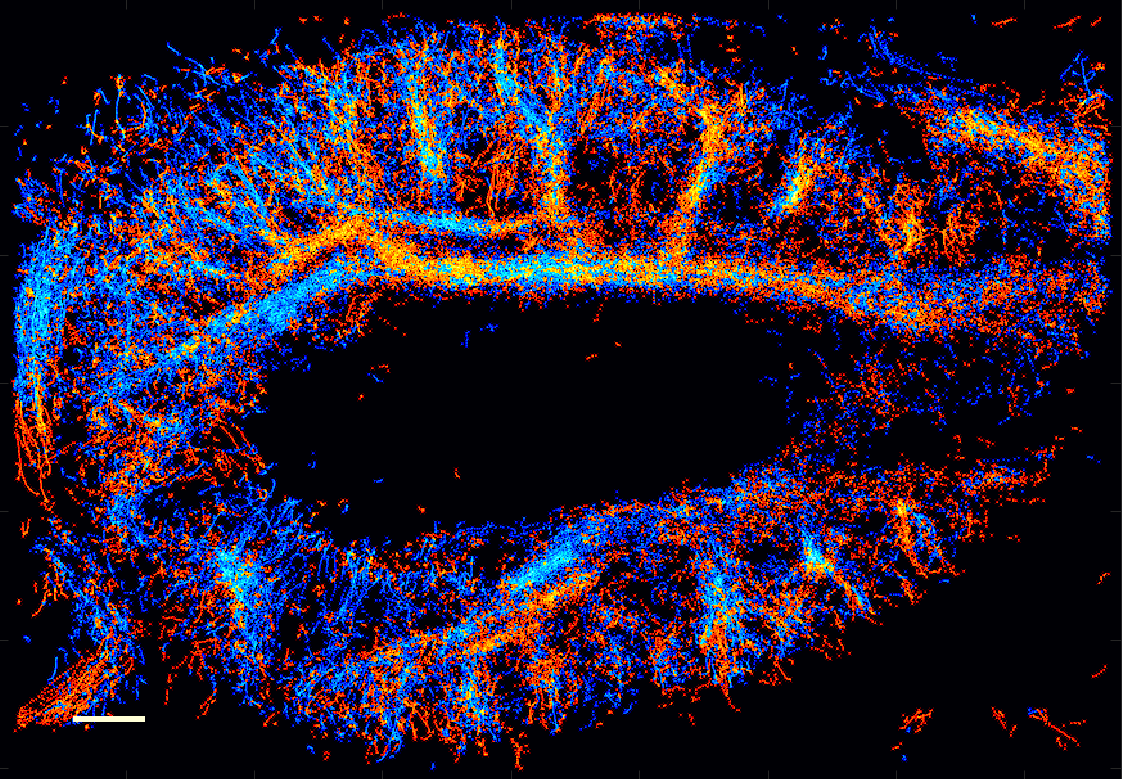

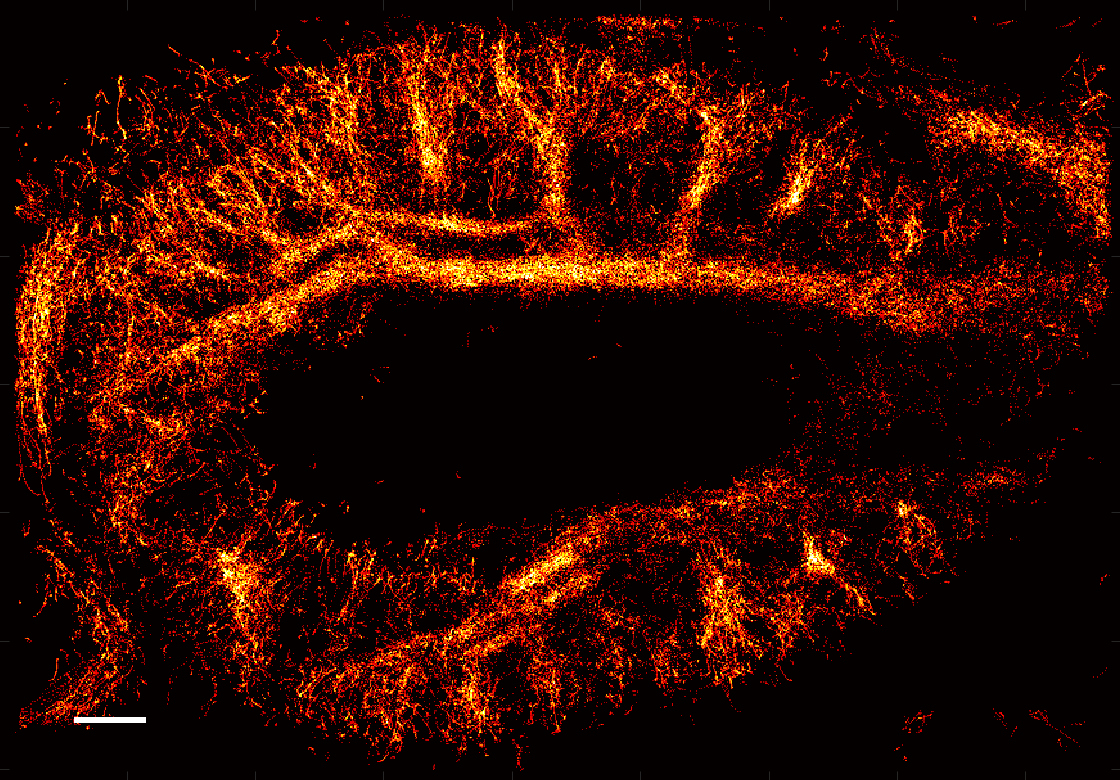

肾脏微血管损伤与大部分肾脏疾病相关，超分辨超声成像可通过其超高分辨率的特点，对活体动物肾脏微血管，进行实时无创的长期连续观测，为肾病的长期监测提供了新的手段，为进行性的肾病研究提供了新的思路。
心肌血流
在冠脉微循环功能研究领域，一直想实现对冠状动脉微循环体系进行直接评估。但长期以来由于心脏的运动特性，以及血管管径的原因，冠脉微血管，不能直接通过影像学检查评估。只能通过一系列侵入性和非侵入性的检查来评价冠脉微血管的功能。而超声超分辨成像系统，由于其 20000 帧 / 秒的超高帧频，以及其微米级别超高分辨率，使得心肌冠状动脉微循环系统的直接研究成为可能。

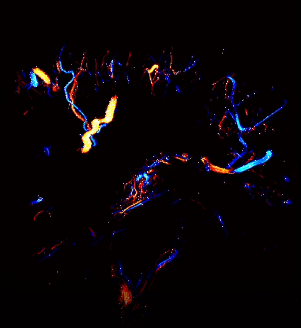

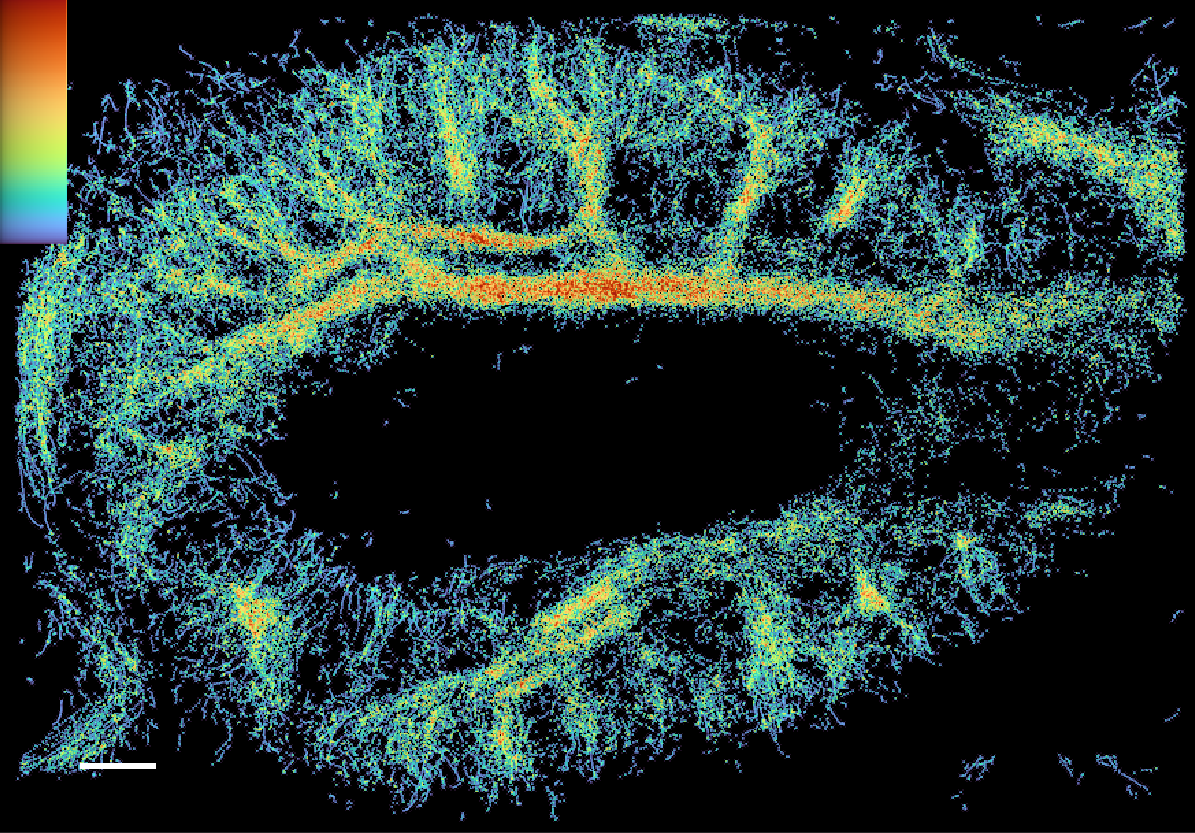

大鼠心肌血流成像图
